概述
HL系列電動執行器用于控制0 ~ 300旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等，它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流電源為驅動電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置，實現其自動化控制，**輸出扭矩達6000N-m，可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶白紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小，操作方便,數顯閥位、無須維護及使用安全方便等諸多優點。
搭配高性能執行模塊
ZXQ系列電動閥門智能定位器是以工業單片機為核心的智能信號采集控制系統。體積小巧，可選擇安裝在電動執行器的接線盒內或以DIN導航方式固定在外，能直接接收工業儀表或計算機等輸出的4-20mA DC信號(其他輸入信號類型可在出廠前定制)，與電位器反饋的電動執行器配套對各種閥門或裝置進行精確定位操作，能對電動執行器的轉角(或位移)進行自由標定，同時輸出4-20mA DC的執行器轉角位置(或位移)反饋轉換信號，可精確設定執行器轉角位置的下限限位值，定位器采用3個按鍵操作，9個LED燈可直接顯示定位器模態，4位數碼LED通過按鍵切換顯示閥位實際開度值，閥位設定開度值，定位器殼內溫度操作方便。
技術參數
型號 | HL-05A | HL-10A | HL-20A | HL50A | HL-100A | HL-200A | HL-400A | HL-600A | |
性能 | 電源 | DC12V、DC24V、DC220V、AC24V、AC110V、AC220V、AC380V；50/60Hz | |||||||
電機功率 | 10W | 23W | 40W | 90W | 100W | 100W | 200W | 200W | |
額定電流 | 0.24A（AC220） | 0.32A（AC220） | 0.48A（AC220） | 0.92A（AC220） | 1.0A（AC220） | 1.2A（AC220） | 2.1A（AC220） | 2.1A（AC220） | |
輸出力矩 | 50Nm | 100Nm | 200Nm | 500Nm | 1000Nm | 2000Nm | 4000Nm | 6000Nm | |
運行時間 | 30S | 30S | 30S | 30S | 50S | 100S | 100S | 150S | |
轉動角度 | 0~360° | 0~90° | |||||||
輸入信號 | 4~20mA、DC、1~5VDC、0~10VDC（其它可出廠前選定） | ||||||||
輸出信號 | 4~20mADC（其它可出廠前選定） | ||||||||
精度等級 | 1% | ||||||||
重量 | 2.2kg | 4.0kg | 7.0kg | 7.8kg | 11.2kg | 11.8kg | 32kg | 32.5kg | |
耐壓等級 | DC12V、DC/AC24V；500VAC/1分鐘 1500VAC/1分鐘 | ||||||||
絕緣電阻 | DC12V、DC/AC24V；100MΩ/300VDC 100MΩ/500VDC | ||||||||
防護等級 | IP-67 | ||||||||
環境溫度 | -25℃~60℃（其它溫度可定做） | ||||||||
安裝角度 | 任意角度 | ||||||||
箱體材質 | 鋁合金壓鑄件 | ||||||||
選裝功能 | 加熱除濕器、過熱故障信號 | ||||||||

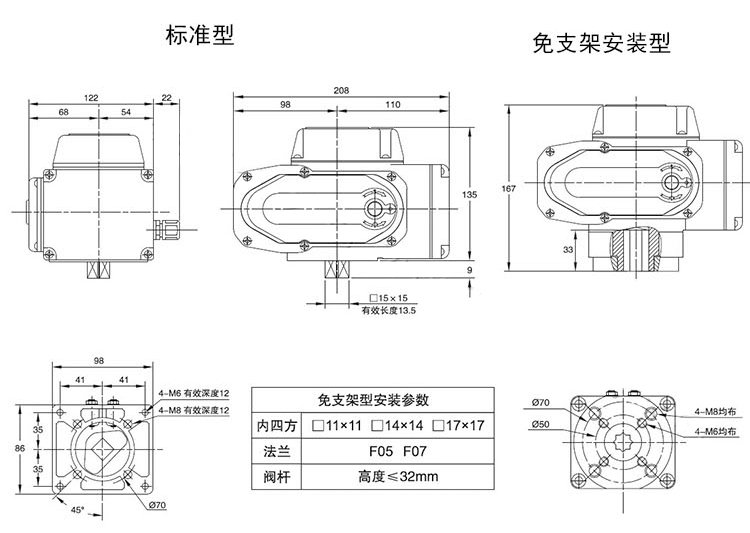

外形尺寸
